模块化机房的组成

模块化机房作为一套前卫的、安全可靠的、综合型的监控系统，被银行、学校、企事业、政府、发电站、仓库、图书馆等广泛应用。同时，模块化机房还是集中管理供配电、动力和环境监控、门禁监控、消防监控及警报于一体的系统，有效实现机房的资源配置，优化机房结构，节省机房空间。

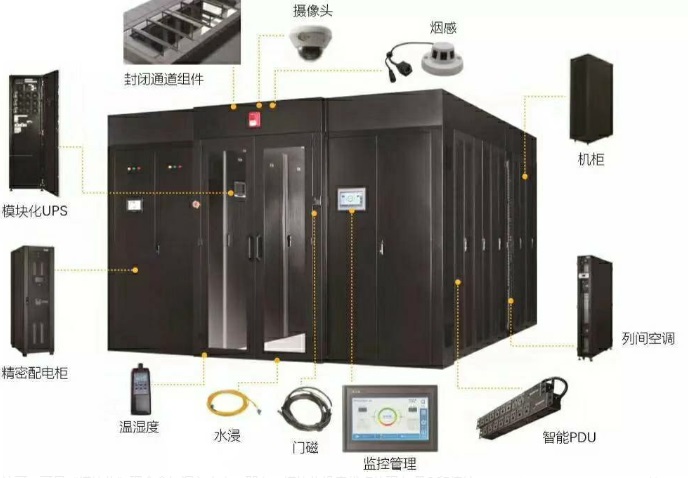

模块化机房通常由机房智能监控系统、机柜系统、供配电系统、制冷系统、消防系统、综合布线以及密闭通道组成的，可实现机房监控、温湿度和烟雾浓度等环境监控、防火防盗以及自动报警等需求。

1.智能监控系统：实现集中管理功能，支持对监控系统的远程管理和维护，可以使远程操作界面与本地操作界面保持一致。通常采用分层式结构，主要分为数据采集层、数据运算及信息处理层、智能管理平台。

2.机柜系统：大多数模块化数据中心可配置28台以上机柜，机柜包括了服务器机柜、网络机柜和综合布线柜等。模块化数据中心配置的机柜在外观上尺寸统一，机柜符合IEC60297-1标准，采用前后风道。

3.供配电系统：模块化数据中心有两种制式的配电方案，包括380V/5OHz电压制式及480V/60Hz工业电压制式。供配电系统包括UPS、PDF和PDU。数据中心外部电源经ups输出到pdf，pdf输出三相电源到各个机柜的pdu。pdu输出电源到机柜内设备。

4.制冷系统：通常，模块化数据中心采用行级水平送风空调进行制冷，气流路径为后前出。在机房内，空调和设备机柜一起组成了密闭冷（热）通道，实现冷热空气隔离。

5.消防系统：数据中心机房的消防系统主要采用气体式灭火系统。机房内一旦有异常，立刻发出告警，上报机房的消防系统，天窗将自动打开，让中心机房内的消防气体扩散到模块化数据中心内。

6.综合布线：模块化机房的顶部安装有走线槽，能够实现线缆的有序管理。走线槽有信号线走线槽和电源线走线槽，分别用于信号线和电源线走线。每个机柜顶部中间有走线孔，方便线连接到机柜中。走线槽可实现长度方向的扩容，且在橡胶时分上下两个通道，实现电源线和信号线的分层管理。

7.密闭通道：模块化数据中心机房的密闭通道主要由端门和天窗组成。端门通常有推拉门和双开门两种。而天窗是采用平顶结构方案，平顶天窗主要由侧板、顶板、旋转天窗组成。

模块化机房内的各个组成部分各司其职，工作内容也不尽相同，分开来说是一个一个不同的模块，却共同堆积、集中起来组成了一个机房，使模块化机房实现智能的、高效的、稳定的运行，让企事业等花费最少的投资获得最大的利益，从而降低运营维运成本。

来源于：斯特纽www.stoneu.com
