温湿度监控
首页>机房监控>监控内容>UPS、电池、配电

  主要包括:配电柜、开关、UPS、电源防雷器、直流电源、柴油发电机组等。
   1、配电柜:监测一级、二级交流配电柜的主回路和各分回路的各种参数如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等。
   2、开关:监测各级回路的开关状态。
   3、UPS:监测输入/输出电压、电流、频率、功率,蓄电池组的电压、后备时间、温度等参数,整流器、逆变器、电池、旁路、负载等部件的状态。
   4、电源防雷器:监测电源防雷器的工作状态,对防雷器被雷击或浪涌破坏进行实时的记录和报警通知。
   5、直流电源:监测输入市电状态,各部件的状态及参数,监测蓄电池组的电压、电流、温度、容量等参数。
   6、柴油发电机组:监测发电机组运行状态以及输出电压、电流、频率、水温、油位、油压等参数,控制发电机组的启停。

UPS
蓄电池
PDU
ATS
配电
发电机
防雷器

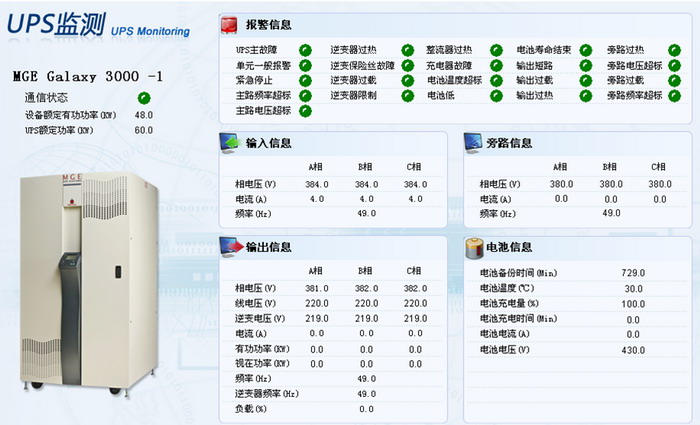

UPS监控系统

功能要求
    各机房内UPS进行监测。

解决方案
    系统能够通过UPS系统提供的通讯接口(RS232或RS485)取得UPS和蓄电池的实时参数如:输入电压、输入频率、输入电流、输出电压、输出频率、输出电流、输出功率、机箱温度、电池电压、电池充电程度(后备时间)等;

    取得UPS和蓄电池的工作状态:旁路工作状态、在线状态、电池供电状态、电池充电状态等(需要根据UPS所提供的协议);

    取得报警信息:输入越限报警、输出过载报警、电池异常报警、整流器故障报警、逆变器故障报警等(需要根据UPS所提供的协议)。

   提供该UPS的串口通信数据协议后,可使用1套UPS软件模块实现(需根据协议做相应开发)一台UPS设备的监测。

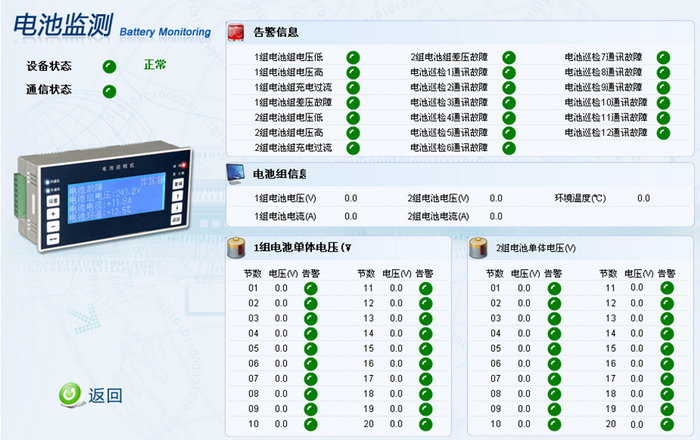

蓄电池监控

功能要求
在银行、电力、运营商等系统中,蓄电池组是重要的储能设备,它可保证通信设备及动力设备的不间断供电。但如果不能妥善地管理使用蓄电池组,例如过充电、过放电及电池老化等现象都会导致电池损坏或电池容量急剧下降(即使只有一节电池性能恶化,也会严重影响整组电池的性能)从而影响设备的正常供电。因此及时可靠的对电池组进行巡回检测对于维护通信系统设备的正常运转具有十分重要的意义。目前大量使用的免维护阀控密封铅酸蓄电池并非完全可以免维护,只有正确使用和维护才能有较长的寿命, 片面强调免维护,长期不管,只会缩短寿命。 环境恶劣,供电条件差,电池放电次数多,放电深度大,环境温度高,寿命更短。

解决方案

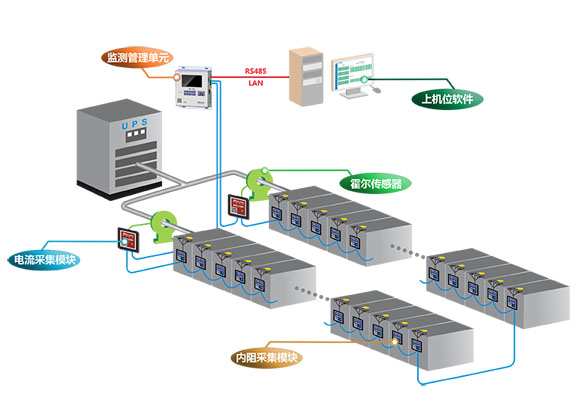

Battery软件模块(需要硬件支持)可用于监测电池组单节电池的电压、总电压、电池表面温度以及充放电电流,并以IP网络(以太网)作为汇总的传输通道,并支持SNMP简单网络管理协议。




PDU管理系统

功能要求
远程运行的服务器、网络设备及其他数据设备在运行较长时间后,因为错误操作或者遭受意外攻击,都有可能导致系统宕机,从发现系统宕机、到维护人员抵达现场重新启动设备排除故障,将会浪费较长的时间甚至产生很大的损失。采用在线监测服务器、网络设备及其他数据设备运行状态。

解决方案
通过本公司的PDU软件模块可以很容易地控制远程的用电设备,从全球任何地方都可以对远端的用电设备、服务器和网络设备的开机,关机,或重新启动,同时监视总电流及各端口电流,环境温度等。

连接示意图如下:

使用远程监控PDU系统可远程恢复设备死机或设备失败等问题,避免了手动干预,减少了现场人员的维护同,降低排除故障、设备恢复的时间,提高了设备的可靠性和稳定性。远程监控PDU配电输出使用国际插孔。

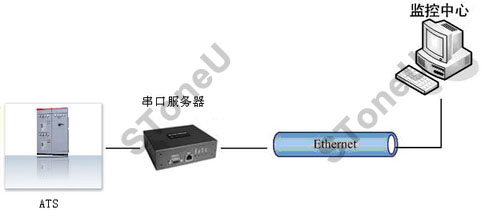

ATS管理系统

功能要求
监测ATS的电压、电流、故障等信号。

解决方案
通过ATS软件模块及ATS通信协议的二次开发,集成入主软件




配电参数监控

功能要求
实时监测市电总输入:三相电压、三相电流、遥信开关状态,缺相、过压、低压告警。
实时监控各配电柜的输出:各负载开关的状态(提供辅助干接点)、重要负载电流。

解决方案
MCB软件模块(需要硬件支持)设有交流电压、交流电流、直流电压、直流电流监测接口电路,可分别检测电压、电流、功率、频率。组成对主供电交流电源的入口电源电压检测,三套三相电压检测手段,可诊断出主供电系统三相电源的断相、跳闸、接触不良、保险熔断、欠压、过压及三相电压不平衡等故障。

分别测出交流三相电源的输出电流和零序电流(供电电流采用互感器的工作方式)一旦发生供电电流严重过流时,则呼叫管理中心进行设备告警。采用通用输入模块对电源的空开的开关状态进行实时检测,空开开关一旦关闭马上上报到监控中心通知管理人员,以便维护人员第一时间进行处理。机房内的电压、电流变送器和通用输入模块,通过485总线的方式接入监控主机,以实现集中统一的监测。

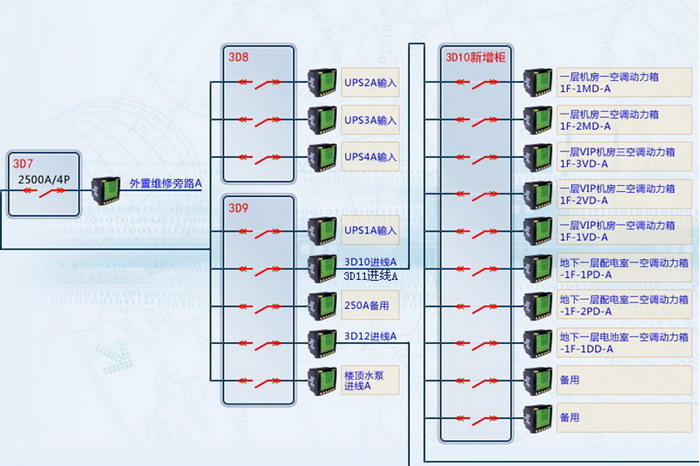

示意图如下:

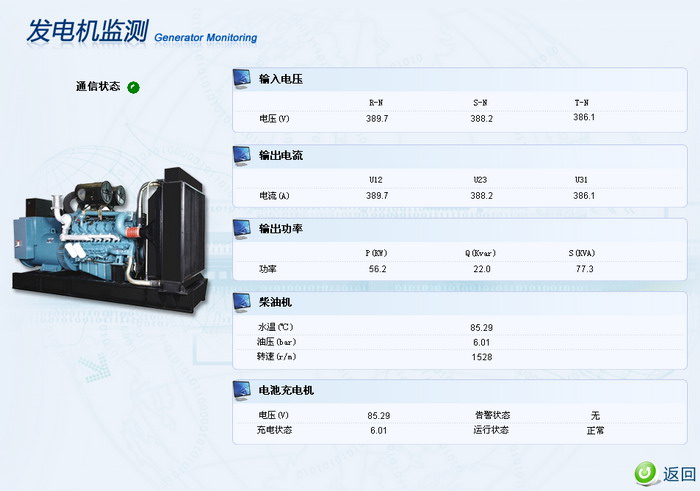

发电机监控

功能要求
监测发电机的各种工作参数、故障等信号。

解决方案
通过GEN软件模块(需要硬件支持)及发电机通信协议的二次开发,集成入主软件




防雷器监控

功能要求
监测防雷器的各种工作状态、故障等信号。

解决方案
通过IO模块对防雷器进行信号采集(干接点),集成入主软件
