UPS不间断电源的分类以及运行模式

UPS是不间断电源 (Uninterruptible Power System) 的英文名称的缩写，是计算机高速发展的产物，它伴随着计算机的诞生而出现，是计算机常用的外围设备之一，如今，也是机房的必备设备，是动环监控系统不可缺少的子系统。

一、UPS不间断电源的分类：

根据新标准IEC，就其主电路结构、运行原理以及不停电供电运行机制来看，可分为后备式、在线互动式、双变换式和双逆变电压补偿在在线式。

1、后备式

指的是逆变器并联连接在市电与负载之间仅简单地作为备用电源使用，是应用的较早，使用广泛的一种形式，发展至今其技术和产品相对成熟。后备式UPS不间断电源在市电正常供电时，市电通过交流旁路通道再经转换开关直接向负载提供电源，机内的逆变器处于停止工作状态。这种 UPS 电源在实质上相当于一台稳压性能极差的市电稳压器。

2、在线互动式

指的是逆变器并联连接在市电与负载之间，起到后备电源作用，同时逆变器充当充电器给蓄电池充电。在线互动式UPS电源在市电正常供电时，首先将市电交流电源变成直流电源，再进行脉宽调制、滤波，然后将直流电源重新变成交流电源，即它平时是由交流电经整流后又以逆变器方式向负载提供交流电源。一旦市电中断，立即改由蓄电池以逆变器的方式对负载提供交流电源。

3、双变换式

指的是指逆变器串联连接在交流输入与负载之间，电源通过逆变器连续地向负载供电。是无旁路的双变换UPS的电路结构，由整流器/充电机、逆变器、蓄电池充电机（选件）、蓄电池开关等构件组成。

双变换式UPS电源的供电方式为市电正常时，市电经过整流器、逆变器向负载供电；市电异常时，由蓄电器经逆变器向负载供电。当前，绝大多数在线式，特别是大功率在线式UPS电源，大多采用了双逆变电路结构。

4、双逆变电压补偿在在线式

双逆变电压补偿在在线式是在近年才得到发展的新技术，又称Delta技术，指的是把交流稳压技术中的电压补偿原理（delta变换）应用到UPS的主电路中，产生一种新的UPS电路结构型式，它属于串并联功率传输。

其供电方式为当市电掉电时，输出电压不受影响，没有转换时间。并其当负载电流发生畸变时，也由逆变器调整补偿掉。因此，该UPS分类也是典型的在线方式。

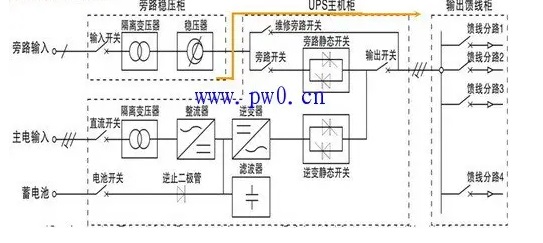

二、UPS不间断电源的运行模式：

UPS不间断电源的运行模式通常有五种，分别是正常运行模式、内部旁路运行模式、电池工作模式、旁路维护模式以及紧急关机模式这五种模式。

1、正常运行模式

在整个系统正常运行时，在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电。再供给逆变器将直流电转换为交流电，UPS电源可以将其稳定在偏差较小的电压值和频率，提供更稳定的电源给负载。

2、内部旁路运行模式

在线式UPS在遇到电源超载、逆变器过热引发的机器故障时，UPS电源会将逆变输出转到旁路输出，即直接由市电供电。通过采用锁相同步技术保证UPS电源输出与市电同步。只有人为地减少负载，才能避免旁路断路器的输出中断。旁路开关双向晶闸管并联工作方式解决了旁路开关时间问题，真正实现了零时间开关，且控制电路复杂，一般用于中大功率UPS电源。如果UPS过载，应当及时人为降低负载，否则旁路短路会自动切断输出。

3、电池工作模式

当市电中断无市电输入时，蓄电池会经过逆变器的作用将电池的直流电转换为交流电，继续给负载提供电力，但是这个时间是有限的，因此建议在市电中断后，应当尽快做资料储存与正常的关机程序，同时考虑到在其满载的状态下，应选择大容量的UPS系统或者延时UPS电源。

4、旁路维护模式

此系统运行模式是系统需要进行维修时，而负载供电又不可中断是使用。即检修UPS电源或进行清洁和保养时，通过手动设置旁路来保证负载设备的正常供电，检修作业完成后，重新启动UPS电源，此时的UPS电源即可转为正常运行。

5、紧急关机模式

按下关机/输入按钮3秒以上，便可关闭在电池模式下的UPS模式。该运行模式为无任何电源输出模式，必须在UPS确定为紧急状况时才能启动，否则在该模式启动后，UPS将被关闭，并导致无电源输入电压导致UPS电源无法工作。

UPS不间断电源的正常运行受到机房温湿度、雷电、粉尘、设备使用、漏水、市电等多种因素的影响。UPS不间断电源的监控能减少、避免受到外界因素的影响，保证其系统正常工作，保障机房的安全运行。
