IDC机房综合布线的构成

2022/11/07

IDC是互联网数据中心的简称,其英文全称为lnternet Data Center。IDC机房的布线对于数据中心的正常运行有着非常重要的影响,布线的好坏直接影响着机房数据传输的可靠性、网络维护的难易程度、空调系统的送回风是否通畅和机房空间美观等。

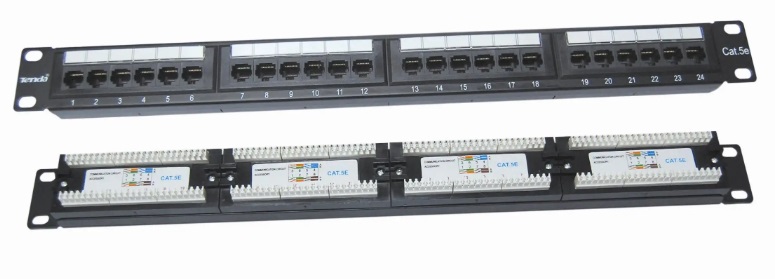

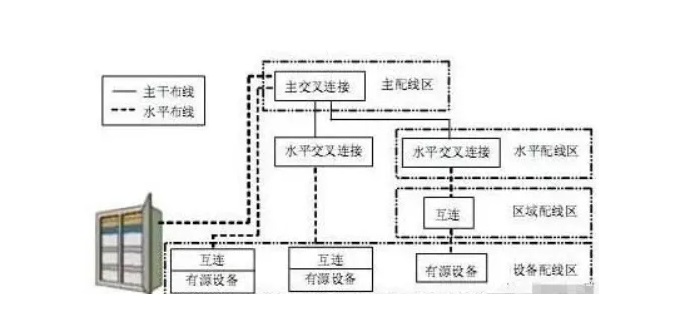

IDC机房综合布线的构成部分主要有主配线区、水平配线区、区域配线区和设备配线区。

一、主配线区

主配线区简称MDA,包括大量的主跳线及核心交换设备,主配线区(MDA)主要放置路由器、局域网/存储区域网交换机、专用小交换机、多路复用器等核心层设备,可以说是整个数据中心结构化布线系统的中心分布点。

一个主配线区在为某一地区一个或多个数据中心提供数据服务和支持的同时也可以为其他地区的多个数据中心提供服务与支持,除此还可以为办公区域、操作中心以及其它一些外部支持区域均可提供服务和支持。

二、水平配线区

水平配线区简称HDA,主要放置放置局域网/存储区域网交换机等汇聚层设备。配线区中典型地安装了与设备配线区域设备相连的SAN、LAN及KVM交换机,HDA是水平交叉连接区,分配到设备区的线缆,可以是一个或多个,当然这要取决于IDC机房的规模。

水平配线区主要包括水平跳线,在一个数据中心可在各个楼层设置计算机机房,水平配线区在每层也至少设置一个,但当设备与水平配线区距离较远时,可通过设置多个水平配线区来实现目的。

三、区域配线区

设备配线区简称EDA,主要放置局域网/存储区域网交换机、服务器等接入层设备。是在水平布线系统所包含的一个可选择对接点,在机房设计中,设备终端通常采用机柜或机架,可以经常性的移动变化区域,连接多个相邻设备的区域插座,实现水平配线区与终端设备配置灵活性要求。

这是为那些无法安装跳线盘的网络设备机柜安排的网线配线区,如主机架和服务器等。

四、设备配线区

设备配线区简称ZDA,是接入集中点或临时接入点所在地,指分配给终端设备安装的空间,所包含内容比较广泛,其中包括计算机系统、通信设备、交换机和刀片服务器以及其它外围设备等等,设备配线区的区域配线区中一般固定在机架连接硬件或机柜上。

从机房的可靠性、安全性、稳定性、美观等方面出发,IDC机房综合布线应当合理安排,在具备其功能正常的同时也要考虑整个机房的整洁、干净、美观。
